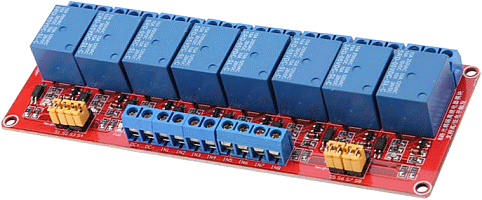

8-Kanal 5V Relais Modul
 |
Beschreibung
Es werden verschiedene 8-Kanal-Relaismodule im Netz angeboten, diese
unterscheiden sich jedoch nicht wesentlich. Eine allgemeine Modulbezeichnung
besitzen sie nicht, baugleiche Module Stammen höchstwahrscheinlich aus der
gleichen fernöstlichen Fabrik, auch wenn sie von Händler zu Händler andere
Typenbezeichnungen und Preisschilder haben.
Für den Betrieb am PC eignet sich
der
COM-Port IO-Controller R217A08.
Technische Daten:
Eingangsspannung DC 5V, Schaltleistung Relais 10A bei
250V (Aufdruck beachten), Standby-Strom ~5 mA, pro angezogenem Relais 80 mA
(gemessen), Abmessungen ca. 137 x 50 x 19 mm (gemessen, mit Überstand Lötpins).
Der Eingang kann wahlweise auf Low- oder High-Pegel konfiguriert werden
(Jumper).

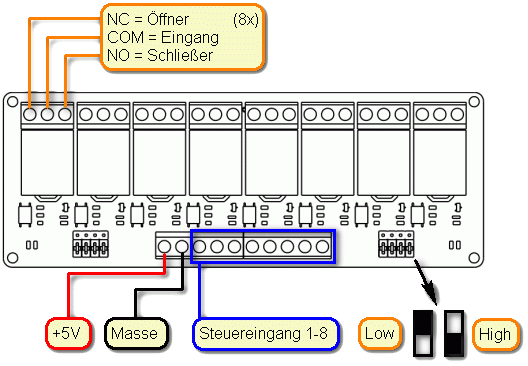

Anschluss
 |

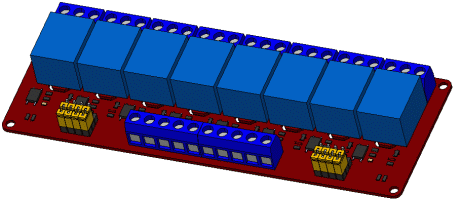

CAD Daten
Wer sich selbst ein Gehäuse entwerfen möchte oder das Modul in eine bestehende Gehäuse-Konstruktion integrieren möchte, kann hier die CAD-Daten herunterladen. Die Daten liegen als IGES, STEP und STL vor.
 |
1-Kanal Relais-Modul 3D-CAD-Modell
