Tech-Ecke / Gutbrod / Dichtungen - Motor und Getriebe

  Dichtungen - Motor und Getriebe


Aktuell kann lassen sich eigentlich noch alle Dichtungen mehr oder weniger leicht als Neuteile beschaffen. Wellendichtringe und O-Ringe sind auch heute noch im Standardsortiment vieler Wälzlagergeschäfte. Bei den Papierdichtungen sieht es schon etwas anders aus. Zwar findet man diese auch noch hier und da im Netz, jedoch nicht für schmales Geld. Glücklich können sich jedoch diejenigen schätzen die einen Lasercutter ihr Eigen nennen und diese Seite hier entdeckt haben. Eigentlich würde sich sogar die Anschaffung eines Lasercutters wie z.B. dem K40 schon bei der zweiten bis dritten Vollrestauration rechnen, generelle Interesse an der Materie vorausgesetzt. Alle hier aufgeführten Dichtungen können alle im, für Lasercutter gängigen DXF-Format heruntergeladen werden.

Teil Original Benennung Original Teilenummer Material
1030 Getriebe Dichtung - Zapfwellengehäuse Dichtung 16.19.010 Papier 0,5 mm
2D DXF Download


Teil Original Benennung Original Teilenummer Material
1030 Getriebe Dichtung - Schaltkopf Dichtung 16.19.020 Papier 0,5 mm
2D DXF Download


Teil Original Benennung Original Teilenummer Material
1030 Getriebe Dichtung - Bremse Dichtung für Lagerdeckel 78.19.015 Papier 0,5 mm
2D DXF Download


Teil Original Benennung Original Teilenummer Material

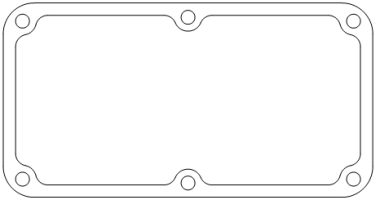

1040 Motor - Ölwanne Dichtung 58.04.015 Papier 0,5 mm
2D DXF Download


Teil Original Benennung Original Teilenummer Material
1040D Farymann Motor - Entlüftung Dichtung zu LKB lllA (Fuß) LKB 8b Kork 2,0 mm
2D DXF Download


Teil Original Benennung Original Teilenummer Material
1040D Farymann Motor - Entlüftung Dichtung zu LKB llla (Kopf) A11a Papier 0,5 mm
2D DXF Download


Teil Original Benennung Original Teilenummer Material
1040D Farymann Motor - Verschlussdeckel Flanschdichtung 38 LDC-22a Kork 2,0 mm
2D DXF Download


Teil Original Benennung Original Teilenummer Material
1040D Farymann Motor - Ventildeckel Dichtung zu 1 LKSJ 8 LKSJ-8a Kork 2-3 mm
2D DXF Download


Teil Original Benennung Original Teilenummer Material
1040D Farymann Motor - Verschlussdeckel Deckel LKB 47 Kork 2,0 mm
2D DXF Download


Teil Original Benennung Original Teilenummer Material
1040D Farymann Motor - Öldeckelplatte Lukendeckel 202 LK 12-f Kork 3,0 mm
2D DXF Download


Teil Original Benennung Original Teilenummer Material
1040D Farymann Motor - Ansaugstutzen Ansaugleitung EC-22a Papier 1,0 mm  (hitzebest.)
2D DXF Download


Teil Original Benennung Original Teilenummer Material
1040D Farymann Motor - Öldeckel 40x59 n/a n/a Kork 3,0 mm
2D DXF Download


Teil Original Benennung Original Teilenummer Material
1040D Farymann Motor - Luftfilter 137x143 n/a n/a Kork 2-3 mm
2D DXF Download
