Luftfeuchtigkeitsregler XH-W3005


Beschreibung

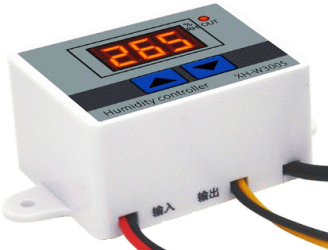

Mit dem XH-W3005 lässt eine kostengünstige und schnell umzusetzende Luftfeuchtigkeitsreglung bzw. Überwachung realisieren. Das Modul wird fertig aufgebaut in einem Gehäuse angeboten. Der eigentliche Sensor ist über ein Kabel nach Außen geführt und sitzt in einem kleinen separaten Gehäuse. Das Modul ist wahlweise in einer 12V oder 24V Gleichstrom und in einer ~110-230V Wechselstrom Variante erhältlich. Der nach außen geführte Ausgang (gelb + / schwarz -) wird beim Erreichen des eingestellten Werts mit der Eingangsspannung beschaltet und die Kontroll-LED beginnt zu leuchten.

Technische Daten: Arbeits- und Ausgangsspannung wahlweise 12V,24V oder 110-220V, Ausgangstrom max. 10A *, Abmessungen Platine ca. 55,5 x 40 x 21 mm (ohne Bedienknöpfe / gemessen), Abmessung Gehäuse 60x45x31mm.

*) Die12V und 24V Variante kann am Ausgang mit 120W bzw. 240W (10A) belastet werden. Es ist also noch ein Relais notwendig um z.B. mit der 12V/24V Variante einen 230V Verbraucher anzusteuern bzw. um Ströme >10A schalten zu können. Zudem beziehen sich die 10A aller Wahrscheinlichkeit nach auf ohmsche Lasten, bei Induktiver Last (Motor/Spule) geht die Belastbarkeit drastisch in den Keller. Die ~110-230V Variante kann gemäß Händlerangaben (Blackt ElectroTech) bis 1500W belastet werden.


Bedienung

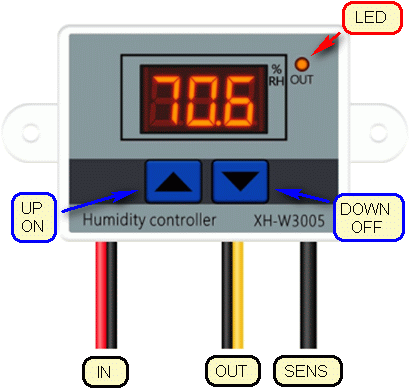

Anschluss

Rot = Versorgungsspannung Plus12/24V bzw. Phase bei 110/230V Wechselspannung
schwarz = Minus bzw. Neutral - beide, da intern gebrückt
Gelb = Eingang der zu schaltenden Spannung  (max. 230 V für alle Varianten)


Einschalten und Betrieb

Nachdem die Spannung angelegt wurde zeigt das Display kurz "8.8.8" (Displaytest), wechselt dann zur aktuell gemessenen relative Luftfeuchtigkeit in % und beginnt direkt mit der Regelung. Alle Einstellungen bleiben auch im Stromlosen Zustand erhalten. Im Auslieferzustand oder nach einem Reset befindet sich der Einschaltwert bei 60% Luftfeuchtigkeit und der Ausschaltwert bei 40%, der Einschaltwert liegt also über dem Ausschaltwert. Beim Erreichen des Einschaltwerts liegt am Ausgang (OUT / gelb) eine Plusspannung in gleicher höhe des Eingangs an (12V/24V Variante).


Luftfeuchtigkeit Absenken oder Anheben

Dient das angeschlossene Gerät zum Absenken einer potentiell zu hohen Luftfeuchtigkeit (z.B. Lüfter, Raumlufttrockner) so muss der Einschaltwert über dem Ausschaltwert liegen.
Wird hingegen das Ziel verfolgt die Luftfeuchtigkeit anzuheben (z.B. Wasservernebler, Luftbefeuchter), dann muss entsprechend der Ausschaltwert über dem Einschaltwert liegen.


Schaltwerte ändern

Einschaltwert: Taste [UP] kurze Zeit gedrückt halten.
Das Display zeigt den aktuell eingestellten Einschaltwert und fängt dann an zu blinkend. Jetzt kann mit der [UP] und [DOWN] Taste der Wert geändert werden kann.

Ausschaltwert: Taste  [DOWN]  kurze Zeit gedrückt halten.
Einstellung erfolgt gleich dem Einschaltwert.

Die Eingabe wird automatisch nach 3. Sek. nach der letzten Tastenbetätigung übernommen.


Auf Werkseinstellung zurücksetzen (Reset)

[UP] + [DOWN] gleichzeitig für ca. 3 Sek. gedrückt halten
Im Display erscheint kurz "8.8.8" und danach die aktuelle relative Luftfeuchtigkeit
Alle Einstellungen sind nun auf Werkseinstellung zurückgesetzt.


Fehlermeldungen

"LLL" ➔ Sensor nicht angeschlossen oder defekt
"HHH" ➔ Temperatur außerhalb des Messbereichs (-50° - 110°C)


CAD Daten

Zwar kommt der Regler wie oben abgebildet immer in einem Gehäuse daher, Wer jedoch das Modul in eine eigene Gehäusekonstruktion integrieren möchte kann hier die CAD Daten der eigentlichen Platine herunterladen. Die Daten liegen als IGS, STEP und STL vor.

   XH-W3005 Modul 3D-CAD-Modell
