Tech-Ecke /Elektronik/CAD Modelle von Elektronikbauteilen
CAD
Modelle von Elektronikbauteilen
Diese Seite ist ein kleines Sammelsurium von Elektronikbauteile welche ich
für verschiedenste Bastelprojekte ins CAD übertragen habe. Sie dienten mir als
Bauraummodell beim Erstellen von Modulgehäusen oder Halterungen für den
3D-Druck. In erster Linie soll es mir als Übersicht dienen was ich irgendwo
schon mal erstellt habe, aber eventuell stolpert ja Jemand beim Suchen nach
entsprechenden CAD-Daten über diese Seite... wer weiß... Alle Modelle
liegen im STL-, Iges- und Step-Format vor.
Weitere CAD-Modelle von
Modulen gibt's unter
Bausätze, Module und Entwicklerboards.
Luftpumpe DAYPOWER LP36-12
Luft-Membranpumpe, Nennspannung 12V (10,8-13,2V), 900 mA, 300 mmHg (0,4 bar), 15 L/min
 |
Download (als STL, IGS und STP)

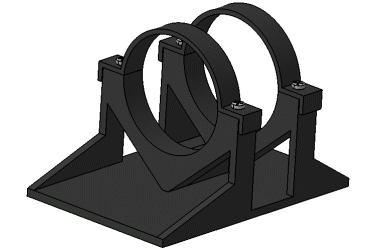

Und hier noch ein einfacher Halter dazu...
 |
 |
Download (als STL, IGS und STP)
Zwerg-stecker und Zwerg-Kupplung
Modellbau und fischertechnik, Nenndurchmesser 2.6 mm
 |
Download (als STL, IGS und STP)
Feinsicherung + Halter
Feinsicherung 5x20 mm, Halter für Printmonage.
 |
Download (als STL, IGS und STP)
Hier noch ein passendes Minimal-Gehäuse zum basteln einer In-Line-Sicherung.
Zum Verschrauben wird noch eine 2,5x10 mm (oder kürzer) Schraube benötigt.
 |
Download (als STL, IGS und STP)
Miniatur-Taster
Länge ohne Anschluss 21 mm - Knopf 5,75 mm x 3,3 mm
 |
Download (als STL, IGS und STP)
Kippschalter APEM 5536
Einbaudurchmesser 6 mm - Maße gemessen an Hardware, leicht abweichend von Zeichnung im Datenblatt
 |
Download (als STL, IGS und STP)
APEM 55xx Serie
Mini-DIN 6-polig Einbaubuchse
Anschluss- / Flanschmaße gleich BKL 0204027
 |
Download (als STL, IGS und STP)
BKL 0204027
SUB-D Einbaubuchsen
Einbaubuchse weiblich
 |
Download SUB-D-9Pol weiblich (als STL, IGS und STP)
Download SUB-D-9Pol männlich (als STL, IGS und STP)
Download SUB-D-25Pol männlich (als STL, IGS und STP)
SUB-D
Einbaubuchsen

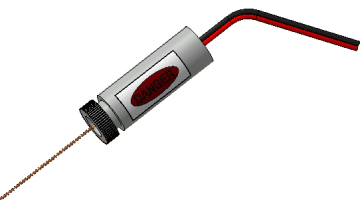

Lasermodul GALDOEP
12x36 mm - als Punkt, Linien und Kreuzlaser erhältlich - 650 nm, 3-5V
 |
Download (als STL, IGS und STP)
Potentiometer
Einbaupotentiometer - 6mm (16,5 x 24)
 |
Download (als STL, IGS und STP)
ESP-01s
14x25x11,5 mm - nähere Infos siehe
hier
 |
Download (als STL, IGS und STP)
ESP-12f
16x24x3 mm- nähere Infos siehe
hier
 |
Download (als STL, IGS und STP)

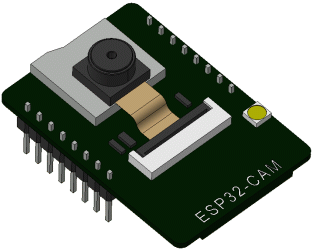

ESP-23-CAM
40x27x12 mm - nähere Infos siehe
hier
 |
Download (als STL, IGS und STP)
5V Relais Zettler AZ822-2C-5DSE
Spule 5V - 167 Ohm, Schaltleistung 250V/AC - 2A, Abmaße (L x B x H) 20 x 9.5 x 12 mm
(gemessen am Bauteil)
-
Web-Suche
 |
Download (als STL, IGS und STP)
5V Relais Zettler AZ943-1CH-5DE
Spule 5V - 70 Ohm, Schaltleistung 277V/AC - 10A - 1 Wechsle, Abmaße (L x B x
H) 18.5 x 15 x 15 mm (gemessen am Bauteil) -
Web-Suche
 |
Download (als STL, IGS und STP)
12V Relais Zettler AZ832-2C-12DEA
Spule 12V - 720 Ohm, Schaltleistung 250V/AC - 2A - 2 Wechsler, Abmaße (L x B
x H) 20 x 9.8 x 12 mm (gemessen am Bauteil) -
Web-Suche
 |
Download (als STL, IGS und STP)
12V Relais Zettler AZ957-1C-12DSE
Spule 12V - 960 Ohm, Schaltleistung 125V/AC - 1A - 2 Wechsler, Abmaße (L x B
x H) 12 x 7 x 9.75 mm (gemessen am Bauteil) -
Web-Suche
|
|
Download (als STL, IGS und STP)
12V Relais Sanyou SRB-S-112DM2-F
Spule 12V - 720 Ohm, Schaltleistung 250V/AC - 5A - 1 Schließer, Abmaße (L x B
x H) 20 x 7 x 15 mm (gemessen am Bauteil) -
Web-Suche
 |

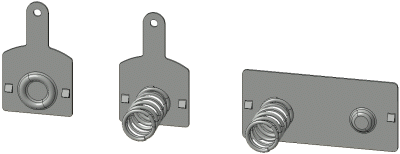

Download (als STL, IGS und STP)
